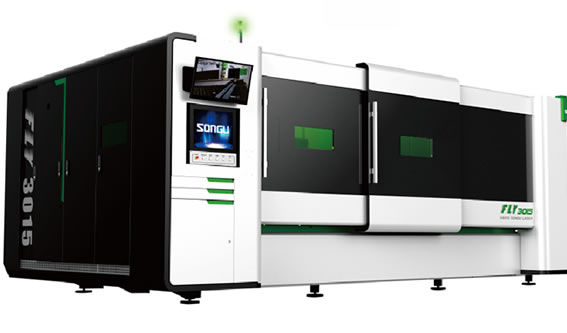

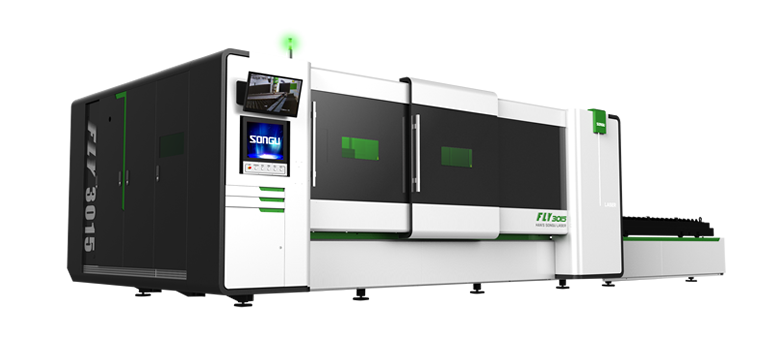

Fly 飛速系列 光纖雷射切割機

型       號:Fly 6020 / 4020 / 3015

工作範圍:6000x2000 / 4000x2000 / 3000x1500

雷射功率:1000 / 1500 / 2000 / 3000

外形尺寸:15500x4200x2100 / 11100x3600x2100 / 8900x3000x2100

產品介紹

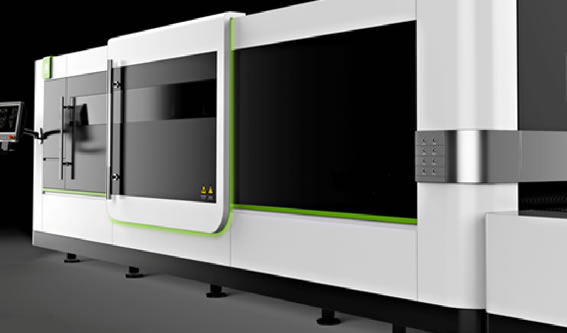

側開門設計

搭配可調節的操作終端,最好的觀察視野,操作簡單方便,符合人機工程學設計。

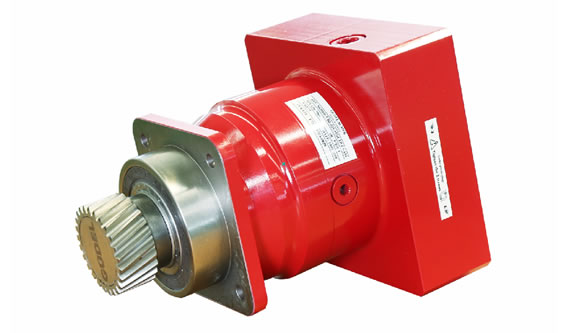

瑞士進口減速機及導軌系統

採用雙邊驅動結構,瑞士GUDEL高精度減速機及德國力士樂導軌導向系統,傳動誤差小,精度高,動態效能好。

全封閉式外防護裝置

產品採用全封閉式外防護設計,配置CE防護玻璃安全窗,安全聯鎖設計,完全按照歐系安全標準設計,符合GB-7247雷射產品的輻射安全要求,防止雷射對人眼的傷害,安全等級高。

一體集成式設計

電櫃氣櫃集成在機床上一體化,安裝簡單,穩定可靠。

產品特點

設備採用龍門結構,高强度焊接機架,整體去應力處理,剛性好,形變小

高精度伺服電機搭配高精度傳動機構,傳動扭矩大,誤差小,動態效能好

採用包圍式外防護設計,配置CE防護玻璃安全窗,有效保護操作人員的安全

採用特殊工藝成型的高硬度鋁梁,重量輕,剛性好

Y軸滑板採用鑄鋁一體成型,搭載一體式Z軸系統,具有精度高,響應快,運行穩定

符合人機工程學設計,搭載智慧操作終端,介面友好,簡單易學

採用雙層平移式交換臺,結構安全可靠,故障少,效率高

內嵌遠程協助處理設備故障功能,提高了設備故障排查的時效性,有效降低售後服務成本

視頻欣賞
技術參數
型號 Fly 6020 / 4020 / 3015
工作範圍 (mm) 6000x2000 / 4000x2000 / 3000x1500
雷射功率 (W) 1000 / 1500 / 2000 / 3000
傳動系統 大扭矩伺服電機雙邊驅動
上料方式 上下層交換工作臺
最大定位速度 (m/min) 140
最大加速度 (g) 1.4
定位精度 (mm) ± 0.05 (VDI/DGQ 3441)
重複定位精度 (mm) ± 0.03 (VDI/DGQ 3441)
主機功率 (KW) 12 / 11 / 10
總質量 (噸) 13 / 11 / 9.5
外型尺寸 (mm) 15500x4200x2100 / 11100x3600x2100 / 8900x3000x2100
產品應用
主要用於快速切割碳鋼、不鏽鋼、鋁合金、黄銅等多種金屬材料。

如您需瞭解更多,請聯繫我們04-2246 8718
