HyTube 全自動光纖雷射切管機

型       號:HyTube 6532 / 6522 / 6516

工作範圍:6500×20-□220φ310 / 6500×20-□150φ210 / 6500×10-□110φ150

雷射功率:--

外形尺寸:1200 x 4300 x 2800 mm

產品介紹

HyTube 全自動光纖雷射切管機

管材直線定位速度達到100m/min,旋轉定位速度可達到120m/min。

產品特點

採用基於Windows作業系統的PA數控系統,雷射切管機專用平臺,集成了雷射切割控制專用功能模組,功能强大,人機介面好,操作簡單

專業切管軟件,是數控切管機實現“全時切割、高效切割”的核心技術之一,是有效節省材料,提高切割效率的根本保證

德國Precitec公司生產的電容式傳感切割頭,感應精度高、反應靈敏、效能最為穩定可靠

獨特的浮動托管裝置,在管材送進和旋轉的同時,托管裝置始終與管材表面保持接觸,支撐力根據管材規格設定,保證有效支撐,防止管材下垂,減小管材旋轉時的軸線擺動,提高加工精度

全自動整捆上料功能,減少操作人員數量,同時提升加工效率

管材截面自動識別系統,可以多種管材混合上料,自動提示管材類型,自動調取工藝庫,提示可供選擇的加工程式

完整的切割工藝參數庫,並且備有人性化的參數介面,根據管材類型實現“一鍵式設定”加工工藝,也可在介面中實時修改雷射切割工藝參數

SMC高精度伺服比例閥,精確控制切割輔助氣體的氣壓和卡盤夾持力大小,以達到最佳切割效果

管材直線定位速度達到100m/min,旋轉定位速度可達到120m/min

視頻欣賞
技術參數
型號 HyTube 6532 / 6522 / 6516
管材加工範圍:長×管徑 (mm) 6500×φ20-310,6500×□20-220 / 6500×φ20-210,□20-150 / 6500×φ10-150,□10-110
(外接圓不大於φ150 φ210φ310的其他管型)
X軸行程 (mm) 7050
Y軸行程 (mm) 230
Z軸行程 (mm) 200
A、B軸行程 無限旋轉
X、Y軸定位精度 (mm) ±0.05/1000
X、Y軸重複定位精度 (mm) ±0.03
A、B軸定位精度 ±30"
A、B軸重複定位精度 ±10"
X、Y單軸最大定位速度 (m/min) 100
A軸最大定位速度 70rpm
捆料上料長度 (mm) 2500-6200(帶長度自動檢測)
下料長度 (mm) 0-4000
機床重量 (kg) 7500
單根管材最大載重 (kg) 120 / 100 / 80
主機尺寸 (mm) 12000 x 4300 x 2800
相數 / 電源額定 / 電壓頻率 3 / 380V / 50Hz
總電源防護等級 IP54
產品應用

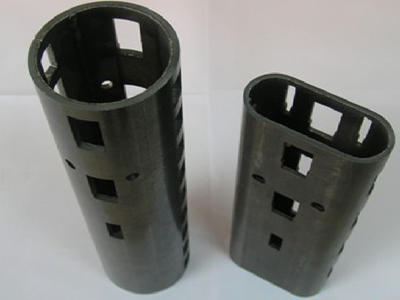

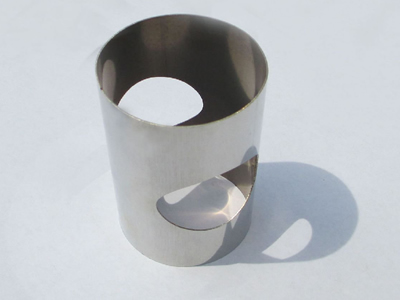

碳鋼管,鋁合金管,不銹鋼管,鈦金管等金屬材料切割。
